المواد المناسبة للقطع: لوح الحجر مثل الجرانيت، الحجر الرملي، الحجر الصناعي، الحجر الجديري، الترافرتين والرخام.
القياس المناسب للقطع: 3.2×2 م.
قطر قرص القطع اختياري: 450 مم، 600 مم، 700 مم
عمق القطع: 100 مم، 180 مم، 230 مم
الوزن: لوح الحجر بوزن أقل من 3 طن.
الوصف

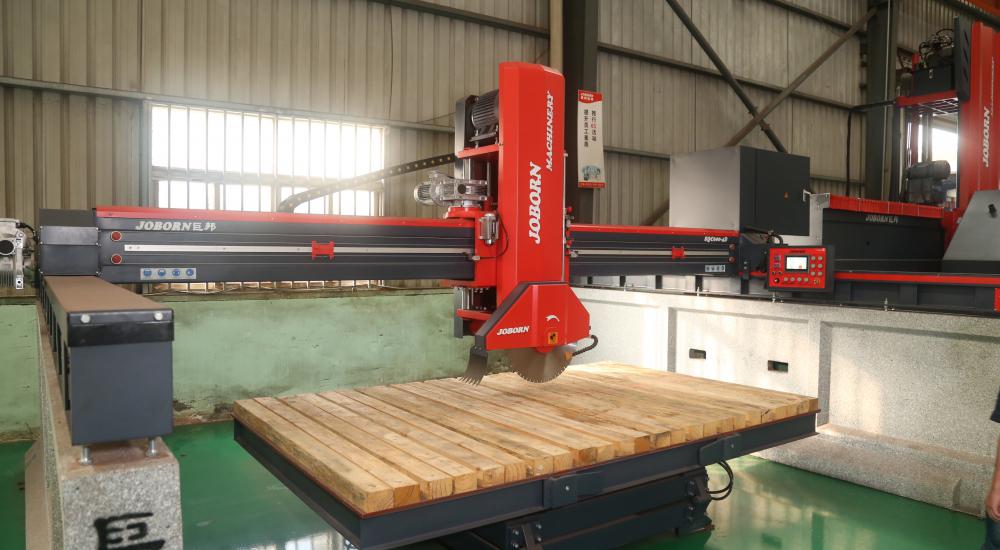

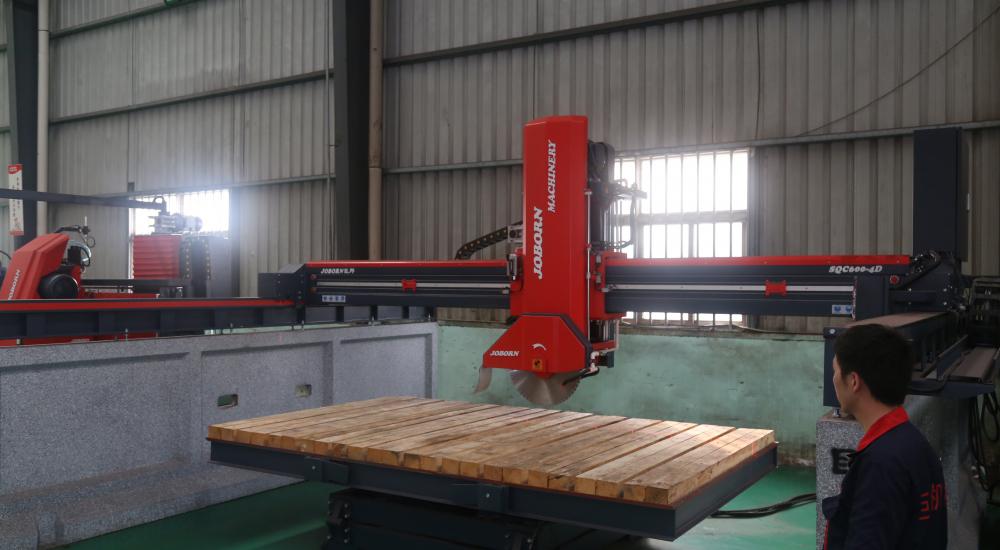

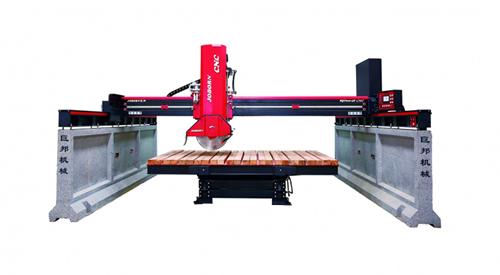

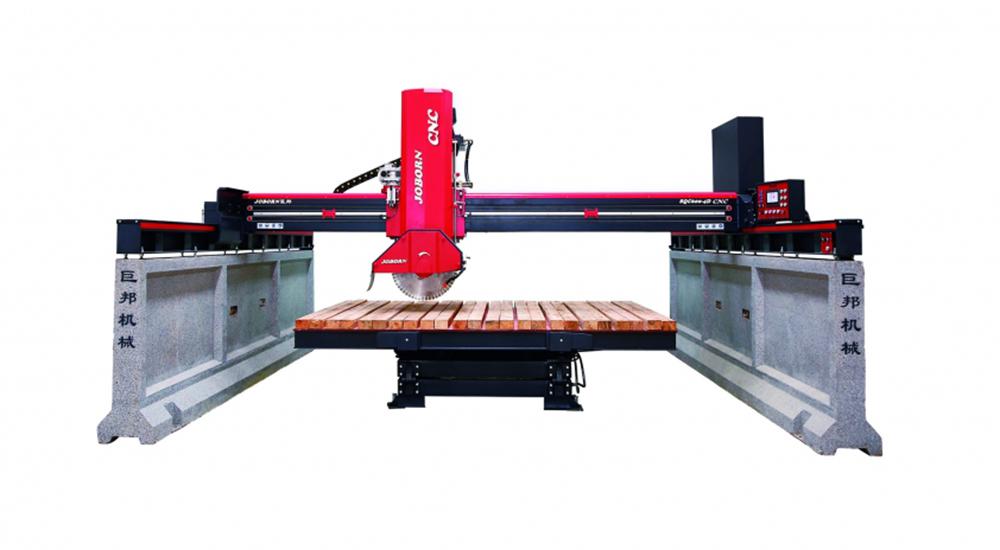

منشار حجر CNC جهز بنظام CNC واحد من ماكينات قص الحجر بالأشعة تحت الحمراء. يتم التحكم فيه عن طريق نظام برنامج للكتبيوتر والتموضع بواسطة جهاز المحاذاة بليزر الأشعة تحت الحمراء، ماكينة قطع الحجر تحقق الدقة العالية ومستوى أمان أفضل. بهدف تحسين كفاءة العمل، فإن طاولة العمل يمكن تدويرها إلى اليمين واليسار بزاوية 90 درجة، وإلى أعلى وأسفل بزاوية 85 درجة.

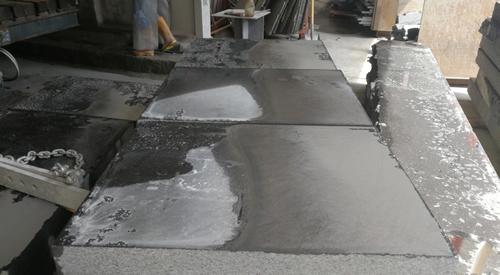

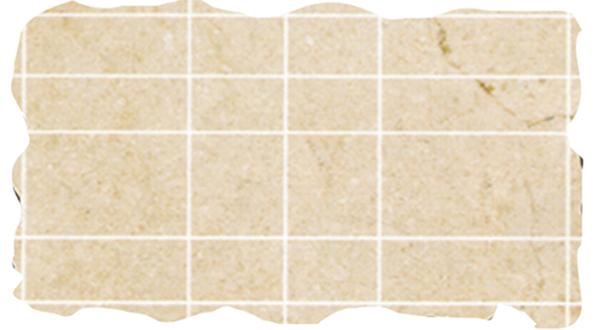

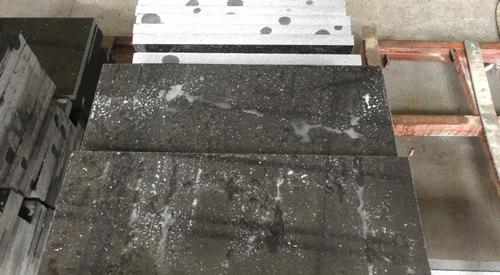

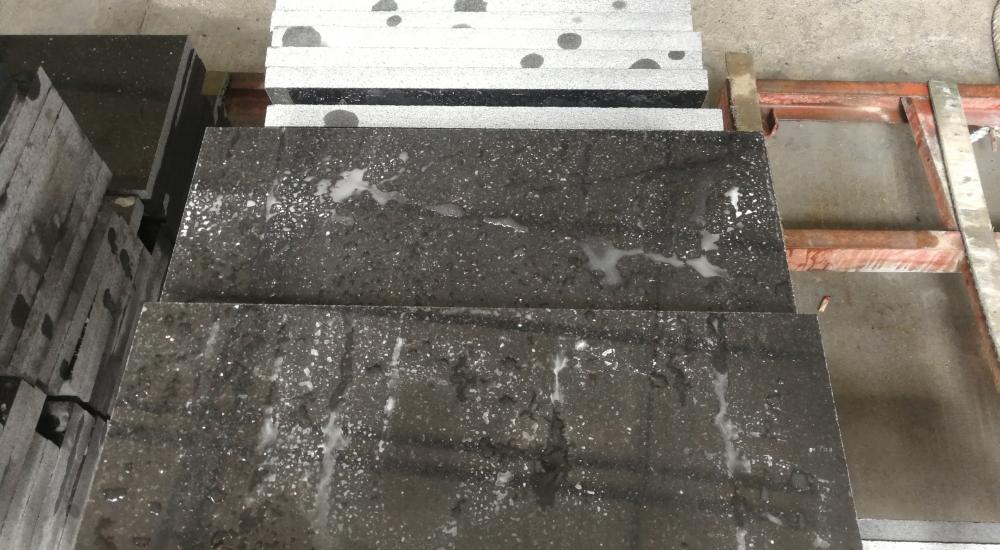

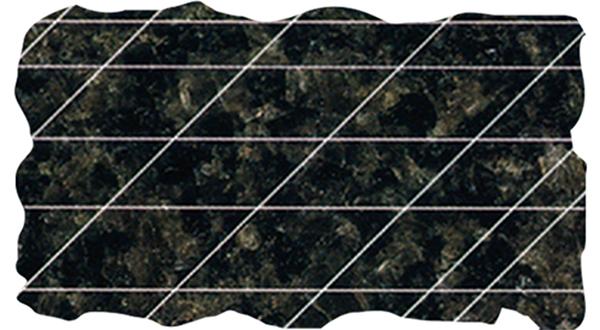

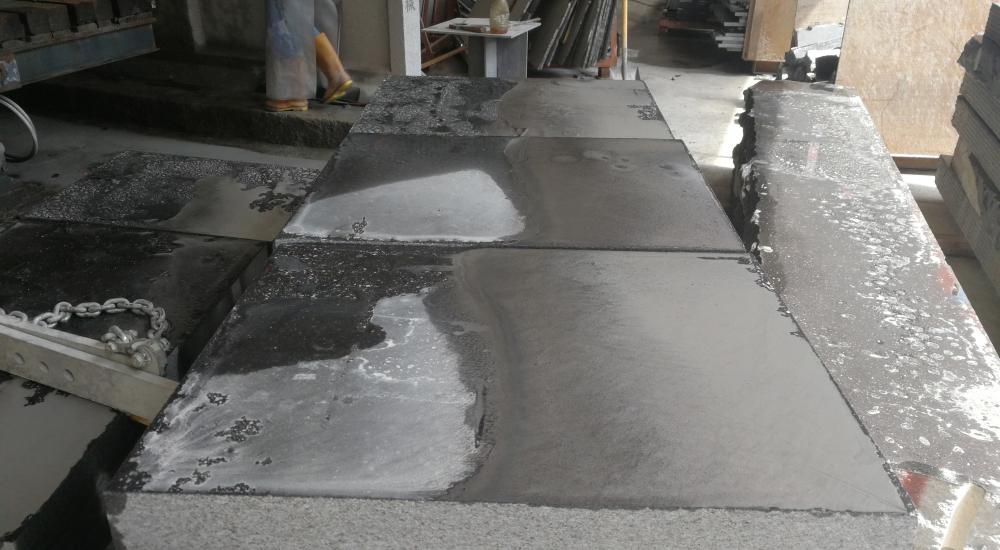

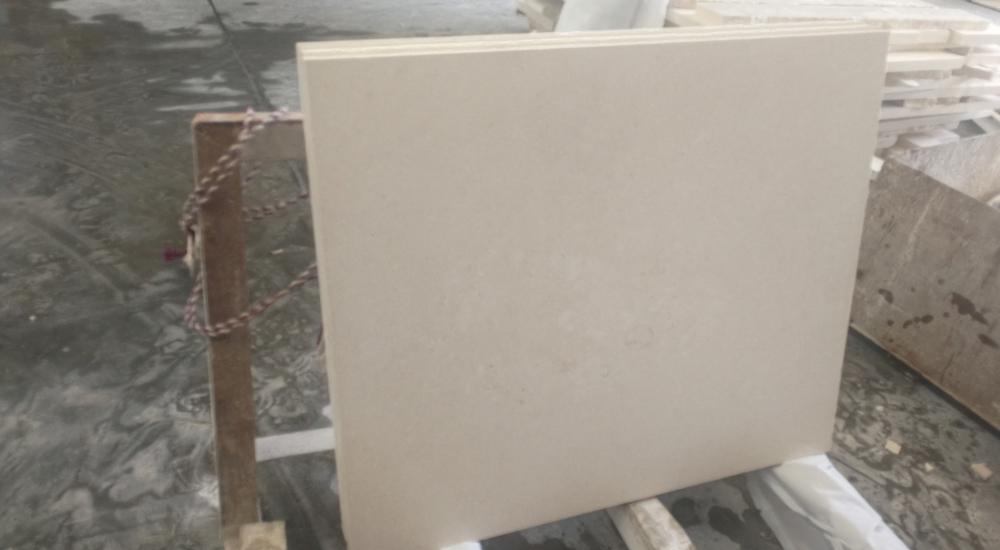

تأثير القطع

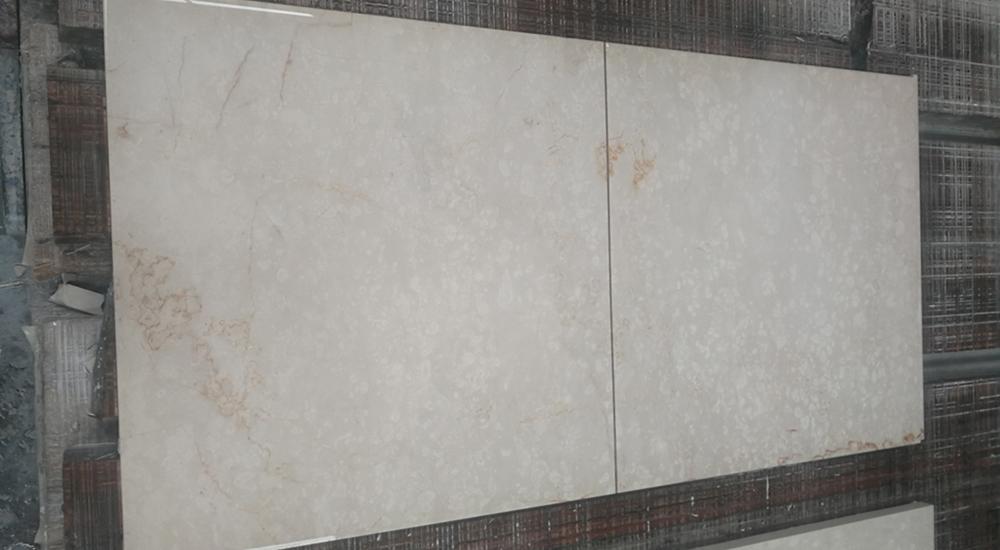

تأثير القطع لطاولة العمل بدرجة 90

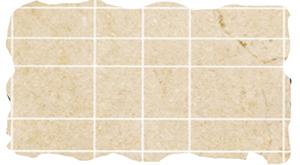

تأثير القطع لطاولة العمل بدرجة 360
المواصفات
التطبيق
الوحدة
SQC450-4D CNC
SQC600-4D CNC
SQC700-4D CNC
أقصى قطر لقرص القطع
mm
Φ450
Φ600
Φ700
أقصى شوط رفع
mm
220
350
470
قياس طاولة العمل
mm
3200×2000
مدى دوران طاولة العمل (اختياري)
0°,90° / 0°～360° (الإعداد لكل 45 درجة)
درجة إنقلاب طاولة العمل
85°
أقصى إرتفاع للمعالجة
mm
100
180
230
استهلاك الماء
m³/h
3
قدرة المحرك الرئيسي
kW
15
18.5
22
القدرة الكلية
kW
21
24.5
28
الأبعاد (طول×عرض×إرتفاع)
mm
6000×4800×3200
6000×4800×3200
6000×4800×3400
الوزن
kg
5700 (6500kg يشمل الحامل الفولاذي)
5800 (6600kg يشمل الحامل الفولاذي)
5900 (6700kg يشمل الحامل الفولاذي)
سير العمل

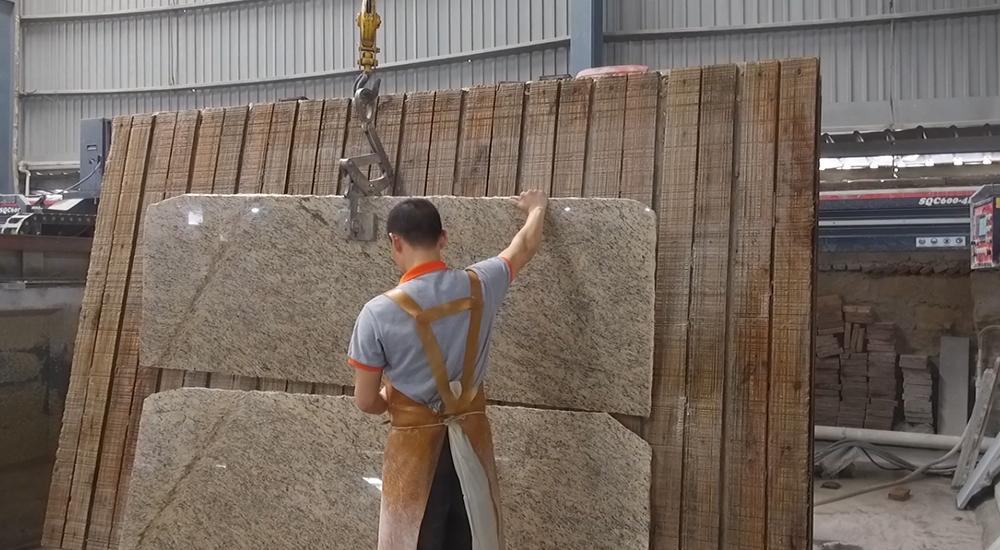

ضع الحجر على طاولة العمل

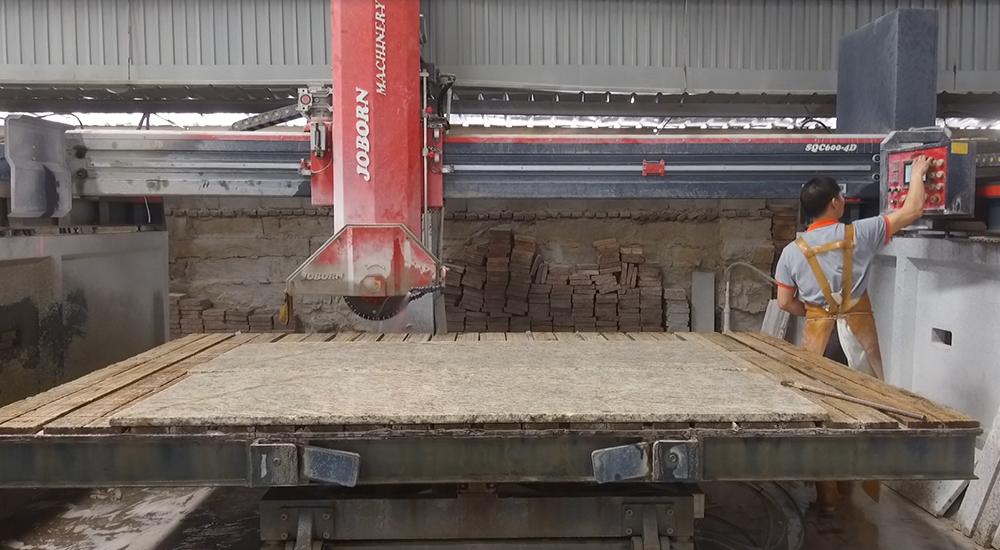

تشغيل المعدة

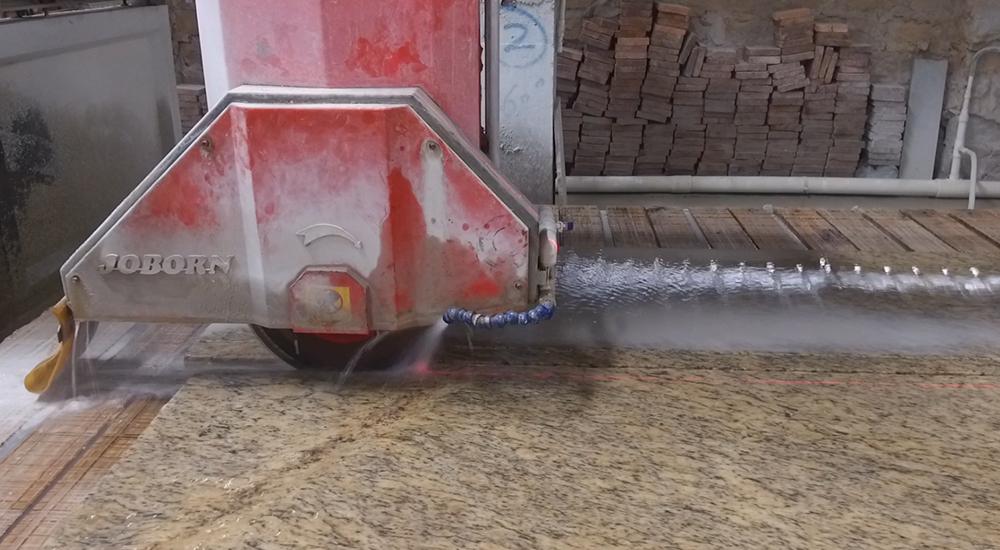

القيام بعملية القطع
المكونات

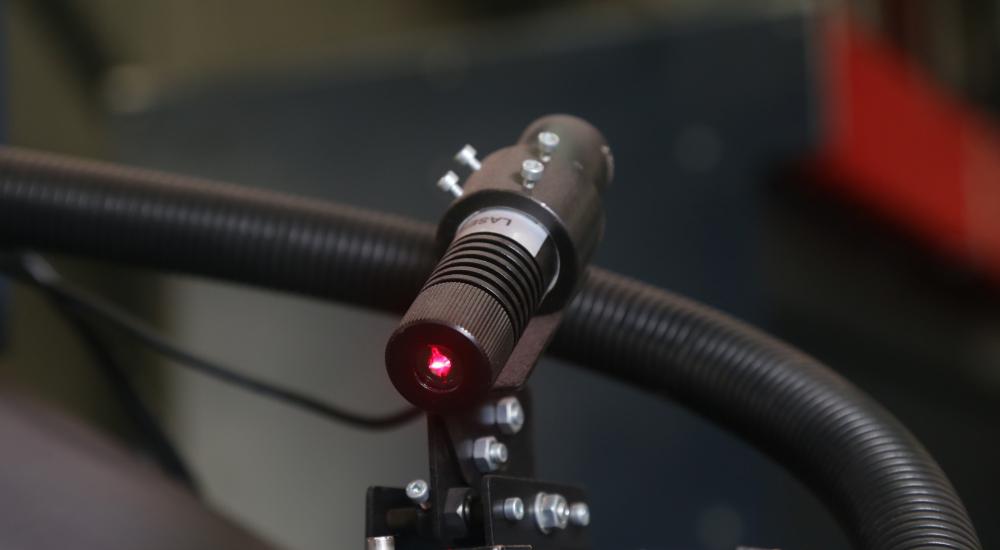

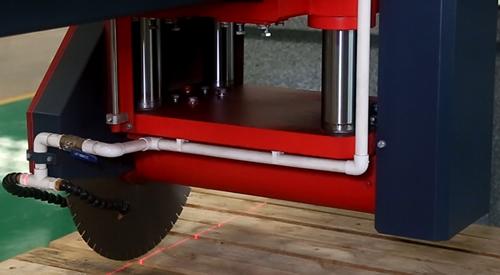

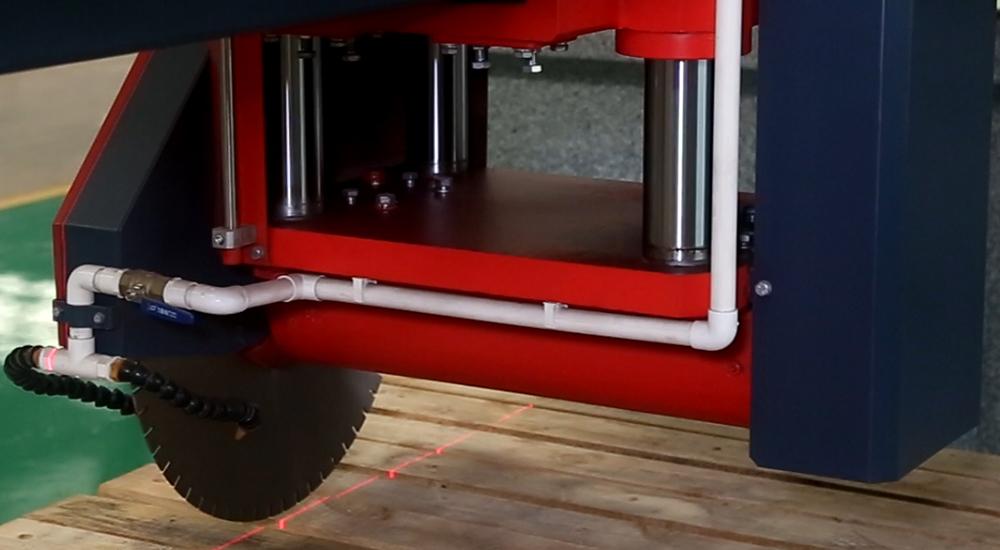

جهاز المحاذاة بليزر الأشعة تحت الحمراء
المسمار الدليلي المطلي بالكروم
الجلبة الدليلية المقاومة للتآكل
تفاصيل عن الماكينة

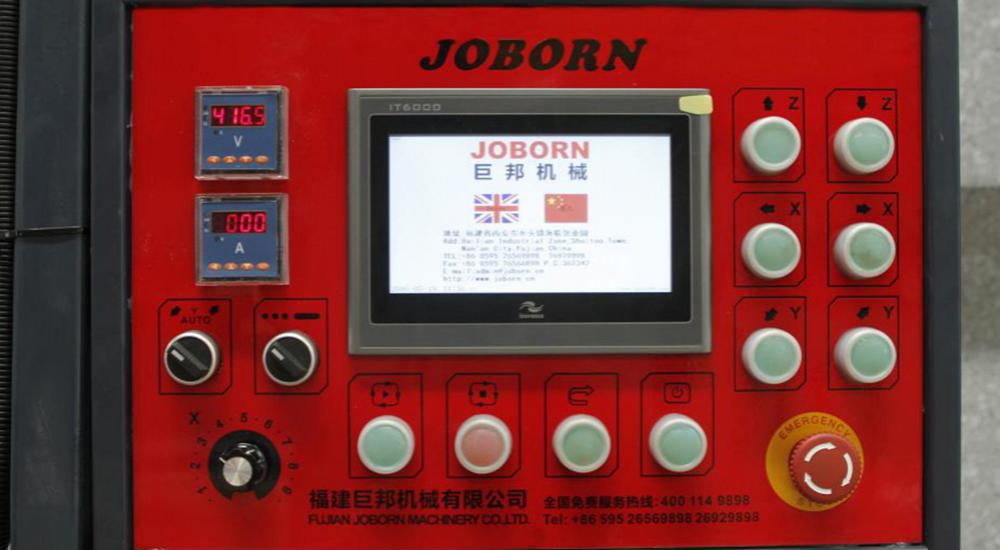

واجهة الاستخدام لنظام CNC
في وجود واجهة الاستخدام لتعامل الأنسان مع الكمبيوتر، فإن منشار قطع الحجر القنطري يمتاز ببساطة التشغيل والدقة العالية.

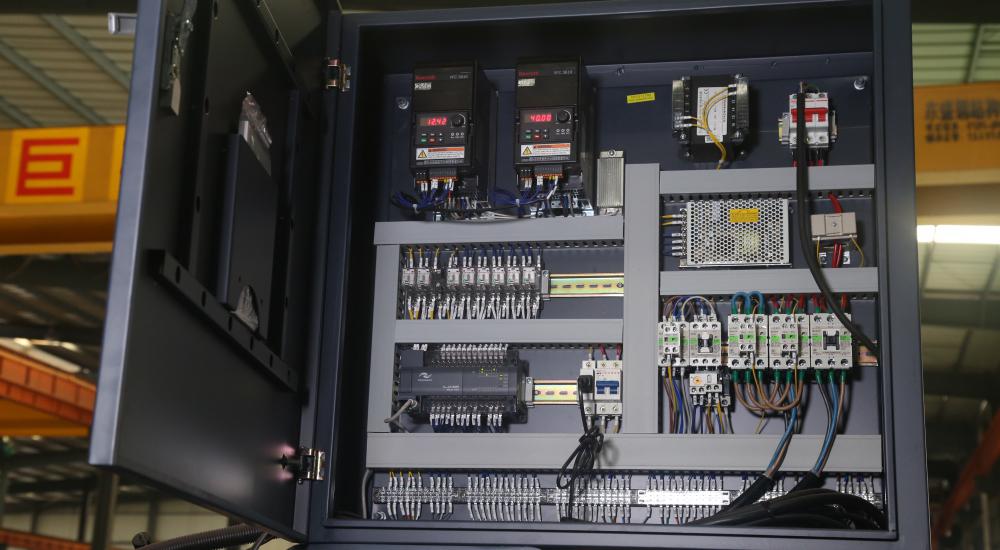

محول التردد Bosch الألماني
التحكم بواسطة محول التردد Bosch الألماني لكي يتوجه إلى اليسار واليمين ، والرأس يمكنه ضبط السرعة وفقاً للمواد المختلفة

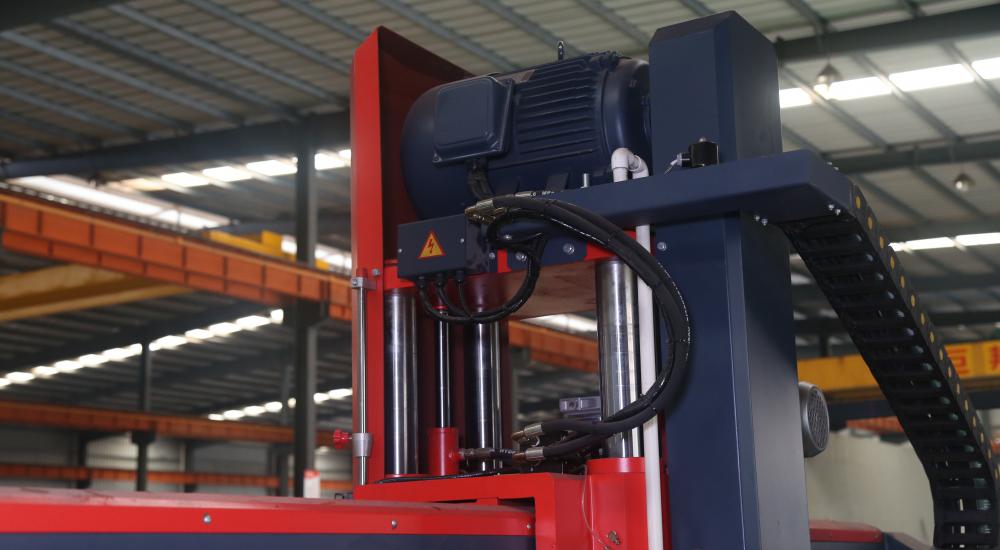

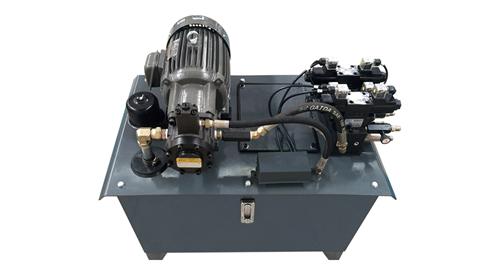

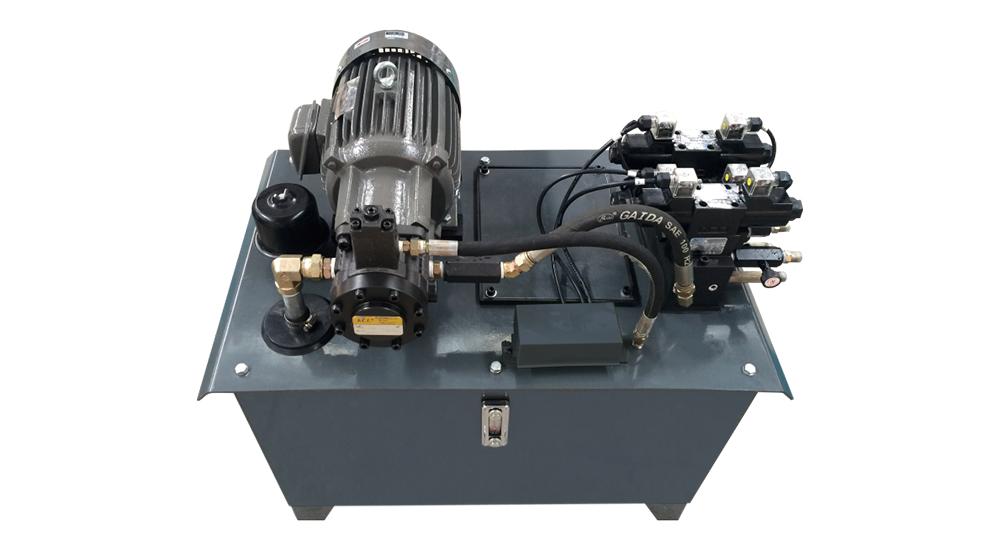

النظام الهيدروليكي المزدوج
في وجود تقنية التحكم بقرص القطع بالنظام الهيدروليكي المزدوج المصنوع في تايوان للحركة إلى أعلى وأسفل، فإن منشار الجسر يكون مستقر

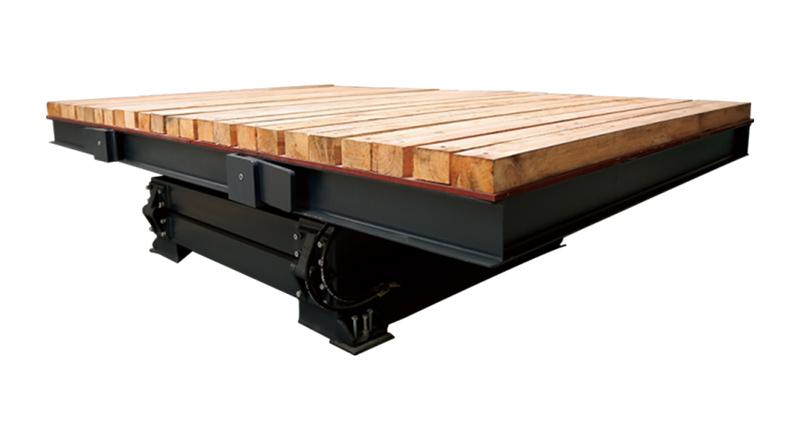

طاولة العمل
في وجود طاولة العمل الملحومة من القطاعات الانشائية للأغراض الثقيلة، طاولة العمل لديها سعة تحميل أكبر ومتانة أكثر مقارنة بطاولات العمل العادية

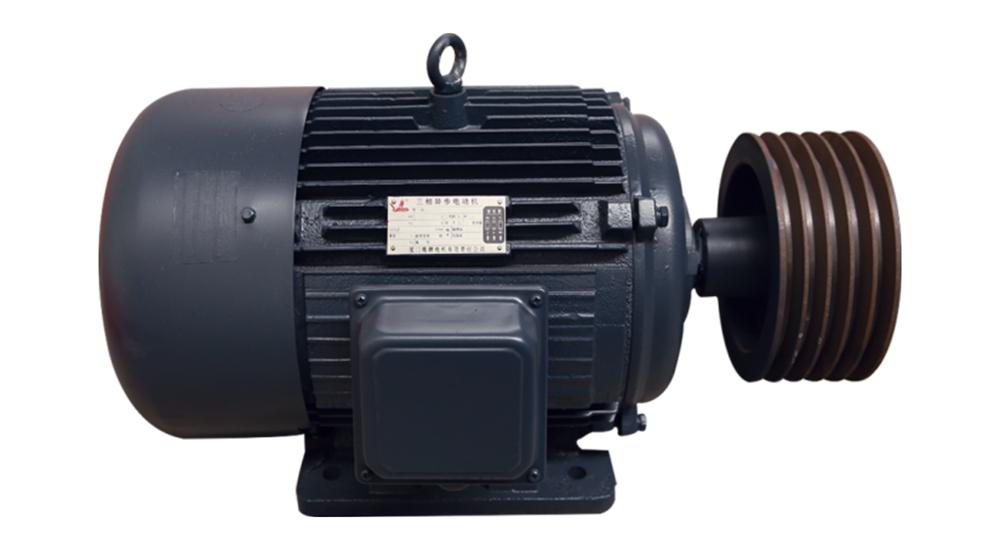

المحرك الرئيسي
في وجود المحرك الرئيسي بكفاءة الطاقة، فإن المنشار القنطري يتمتع بالقوة وتوفير الطاقة الكهربائية، وهذا بدوره يوفر التكلفة للعملاء أثناء الاستخدام لزمن طويل.
